冷卻器層間距及同層管間距的確定方法是什么?

纏繞式風冷卻器由一組或多組纏繞呈螺旋管狀的管子置于殼體之中制成的，其纏繞特點為：

1、任意一層相鄰兩換熱管之間的凈距相同，用s表示。

2、任意相鄰兩層換熱管之間的凈距相同，用d表示。

3、每一層換熱管的根數由內層至外層的順序遞增，關鍵在于遞增的結果應保證任意一層上、任意兩相鄰換熱管之間的間距相同。

4、同一層上的螺旋狀換熱管的螺旋角應相同，用a表示。

5、任意相鄰兩層螺旋換熱管的螺旋角應互為相反數。

6、相鄰兩層螺旋換熱管之間用厚度為d的薄金屬片通過焊接的方式固定。

7、最內層螺旋狀換熱管與中心柱筒之間用厚度為d/2的薄金屬片通過焊接的方式固定。

8、最外層螺旋狀換熱管與殼體內壁之間用厚度為d/2的薄金屬片通過焊接的方式固定。

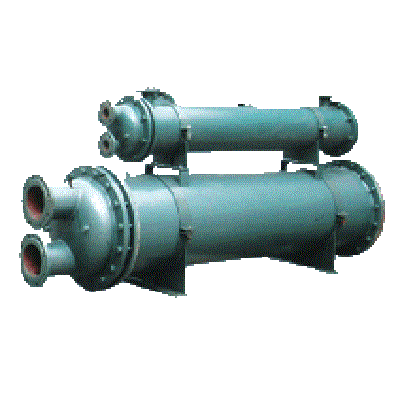

相關產品：冷卻器
